一、技術名稱：油田采油污水余熱綜合利用技術
二、適用范圍：油田、化工等行業
三、與該節能技術相關生產環節的能耗現狀：
原油中含有約85%的污水需降溫后回灌，而在生產和生活中需要的中溫?zé)崴饕揽恐苯尤紵蜌猥@得，能耗大，能效低。國內原油產量近2億噸，如果陸上生產的原油按1.5億噸計算，采油過程中將產生8.5億噸溫度約為50℃的采油污水。
四、技術內容：
1.技術原理
利用油田伴生氣或者原油作為驅動熱源，采用直燃式熱泵技術，回收污水中的熱量制取中溫?zé)崴糜谕廨斣图訜崞骱陀凸艿腊闊�，或者采油區的生活供暖。
2.關鍵技術
1）系統優化設計技術；
2）低溫?zé)崴酂峄厥占夹g(shù)；
3）高效傳熱傳質技術；
4）高真空技術；
5）發生器結構技術；
6）屏蔽泵變頻技術；
7）智能控制技術。

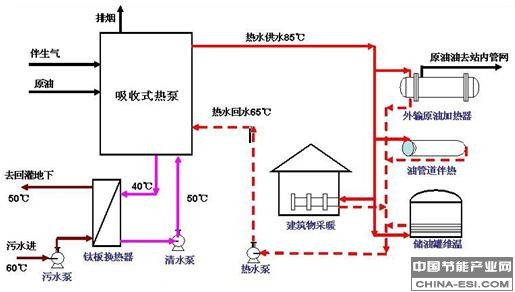

3.工藝流程 具體工藝流程見圖1。
油田采油污水余熱綜合利用工藝流程圖
五、主要技術指標：
采油廢水余熱利用率達到30%，直燃式熱泵的COP=1.7。
六、技術應用情況：
2010年5月通過江蘇省經濟和信息化委員會和無錫市科技局聯合組織的新產品和科技成果鑒定，鑒定結論為主要性能指標達到國際先進水平。擁有全部自主知識產權，已在華北油田采油廠成功實施，節能效果顯著。
七、典型用戶及投資效益：
典型用戶：華北油田公司第一采油廠
建設規模：2×2910kW油田污水余熱綜合利用系統。主要技改內容：增設采油污水余熱利用系統及相關優化控制設備。節能技改投資額800萬元，建設期9個月。每年可節約2257tce，年節能經濟效益230萬元，投資回收期3.5年。
八、推廣前景和節能潛力：
該技術節能效果明顯，如果在油田開采、化工等行業廣泛應用，可大幅降低能耗水平。按照我國2009年的原油產量，采油低溫污水可達到8.5億噸，按10℃溫差計算，節能總量可達10684.5GJ/a，按2015年推廣至30%計算，節能量約35萬tce/a。
